壓力無關型定流量閥

所屬分類 : 智慧城市
壓力無關型定流量閥

產品特點
定流量動態調節閥具有恒定的流量調節控制組件,通過設定流量(閥門開度)自動調節并保持流量不變,不受系統壓差波動的影響,從而消除過流現象。
該閥門還具備流量預設功能(流量調節范圍預設),但不會影響其閥門行程,始終保持全行程的線性調節。這種設計有助于確保系統的穩定性和效率。
1、可預手動設定額定流量,并自帶閥門磁性鎖;
2、閥前壓力變化時,閥后流量不變;
3、可選配開關量執行器,實現定流量功能;選配模似量執行器;可實現變流量功能;
4、自帶過濾器,可手動操作排污,方便安全。



解決痛點
1、遠近各風盤定流量,解決了管路遠端流量不足、近端過流的問題。
2、避免風盤管路過流時,閥開閥關導致的水錘現象。
3、風盤流量按需分配,平衡各支路的流量。
4、可根據系統實際所需的流量來選配水泵,這樣大大降低了水泵產生的能耗,使系統更加節能。
5、閥體底部過濾器設計凸起手柄,手動拆卸清洗過濾網,維護更方便。
6、由于平衡閥不受系統流量壓差影響,可在設定的流量范圍內確保閥后流量不變,解決了因系統管網異程導致的水力失衡問題。設計無須同程管網,降低施工綜合成本。
7、選配模似量執行器后,可實現變流量功能,克服了傳統的兩通閥簡單的開關功能。



工作原理

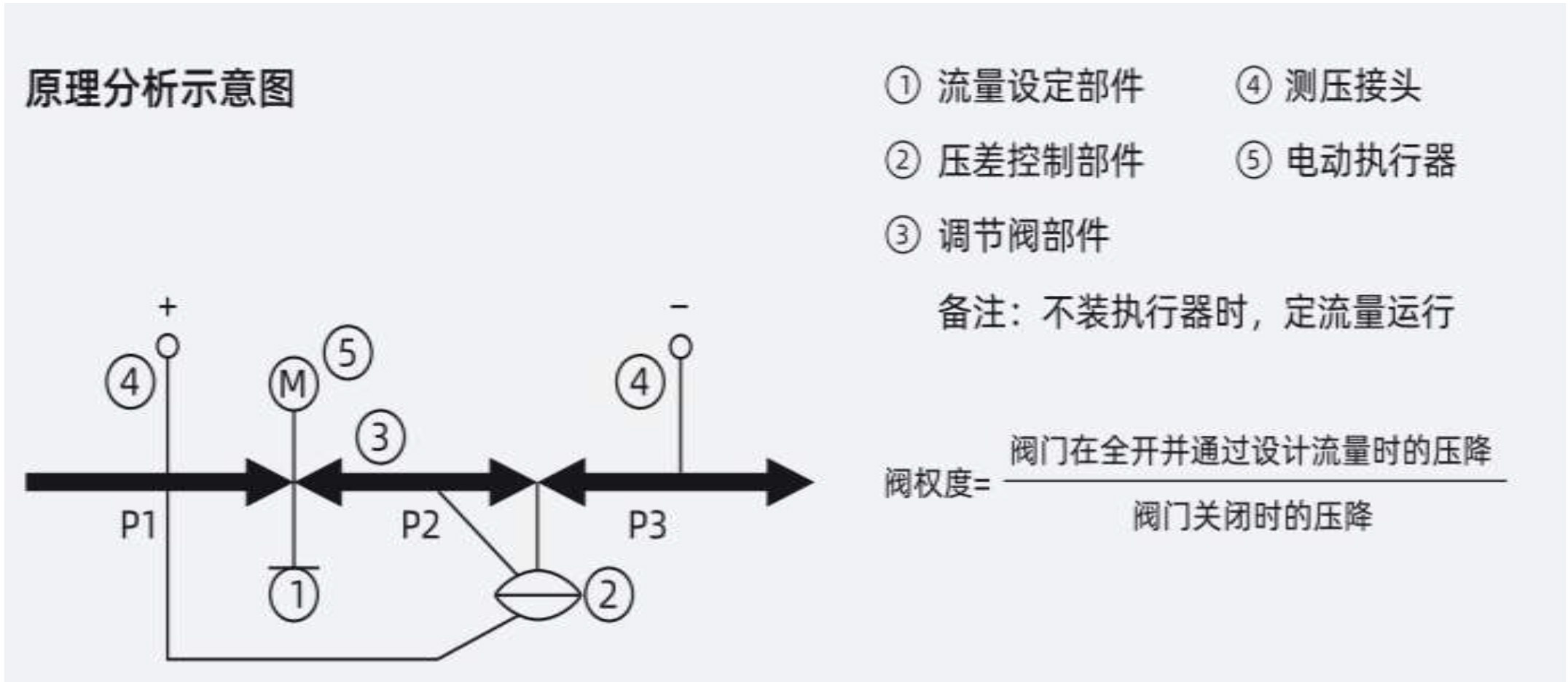

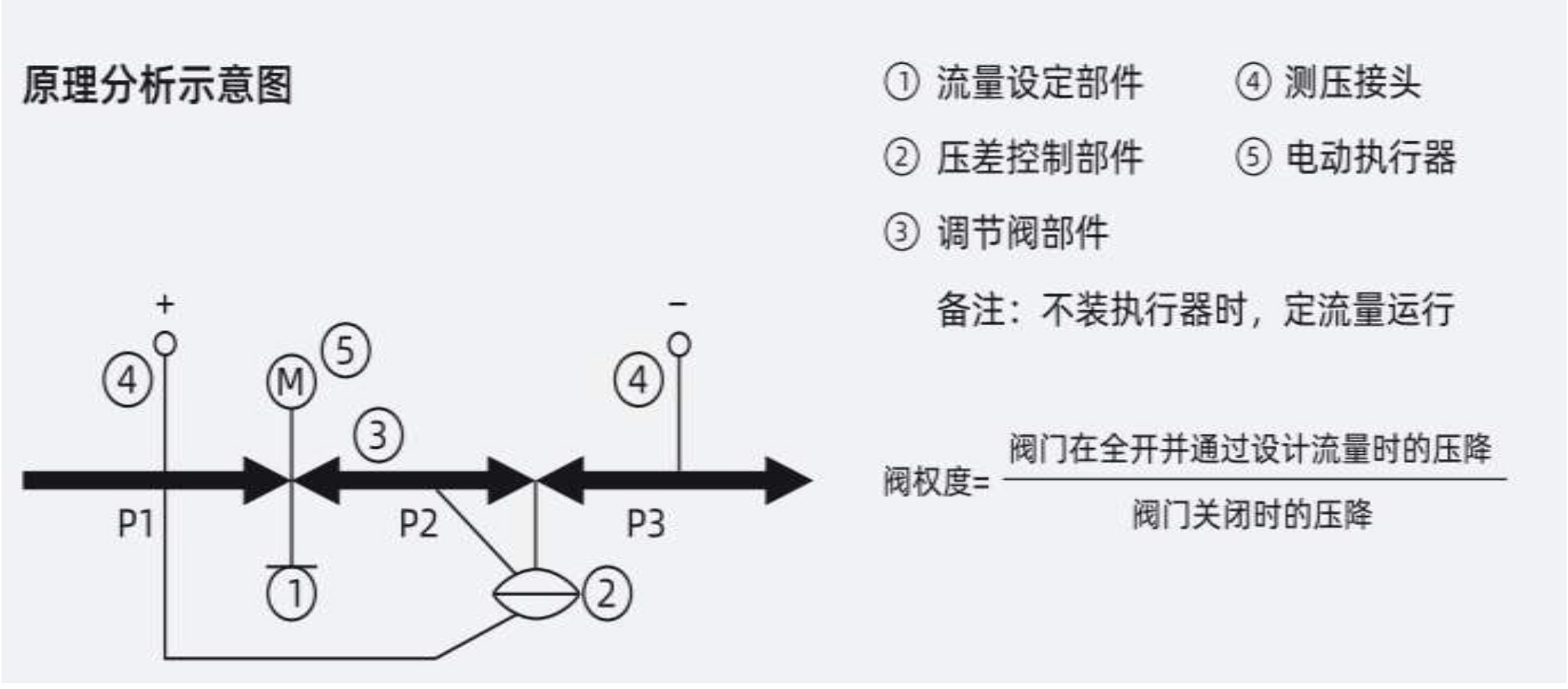

在系統負荷波動較大的變流量系統中,隨著壓力的變化會引起閥門兩端壓(P1-P3)差發生變化,壓差的變化促使動帶閥芯開始工作,維持P3端流量恒定。(見下圖)


?①處具有設置定流量值的功能,用戶根據系統要求可預設;
?②當進口壓力P1升高時(降低),P1和P2之間的壓差加大(減小) ,促使膜片上的動態閥芯運動,使P2和P3間的開度減小(加大) ,隨著P2壓力升高(降低) ,進而維持P1和P2之間的壓差恒定;



? 同樣的道理,當出口壓力P3變化時,一樣能夠維持P1和P2之間的壓差恒定。
? 因此無論系統的壓力怎樣變化,通過動態閥芯的調節作用,P1和P2之間的壓差始終保持不變,從而保證流過閥門的流量是恒定的,因此這種調節閥抗干擾能力強,確保動態平衡。
? 當電動執行器⑤接收調節信號開始工作時,調節閥③的開度也隨之變化,但是不管P1和P3之間的壓差如何變化,P1和P2之間的壓差始終保持恒定不變。
? 根據流量公式計算,如果壓差不變時,流量隨閥門開度的變大而變大,因此對應于任何一個開度位置,其輸送的水流量都是恒定的.

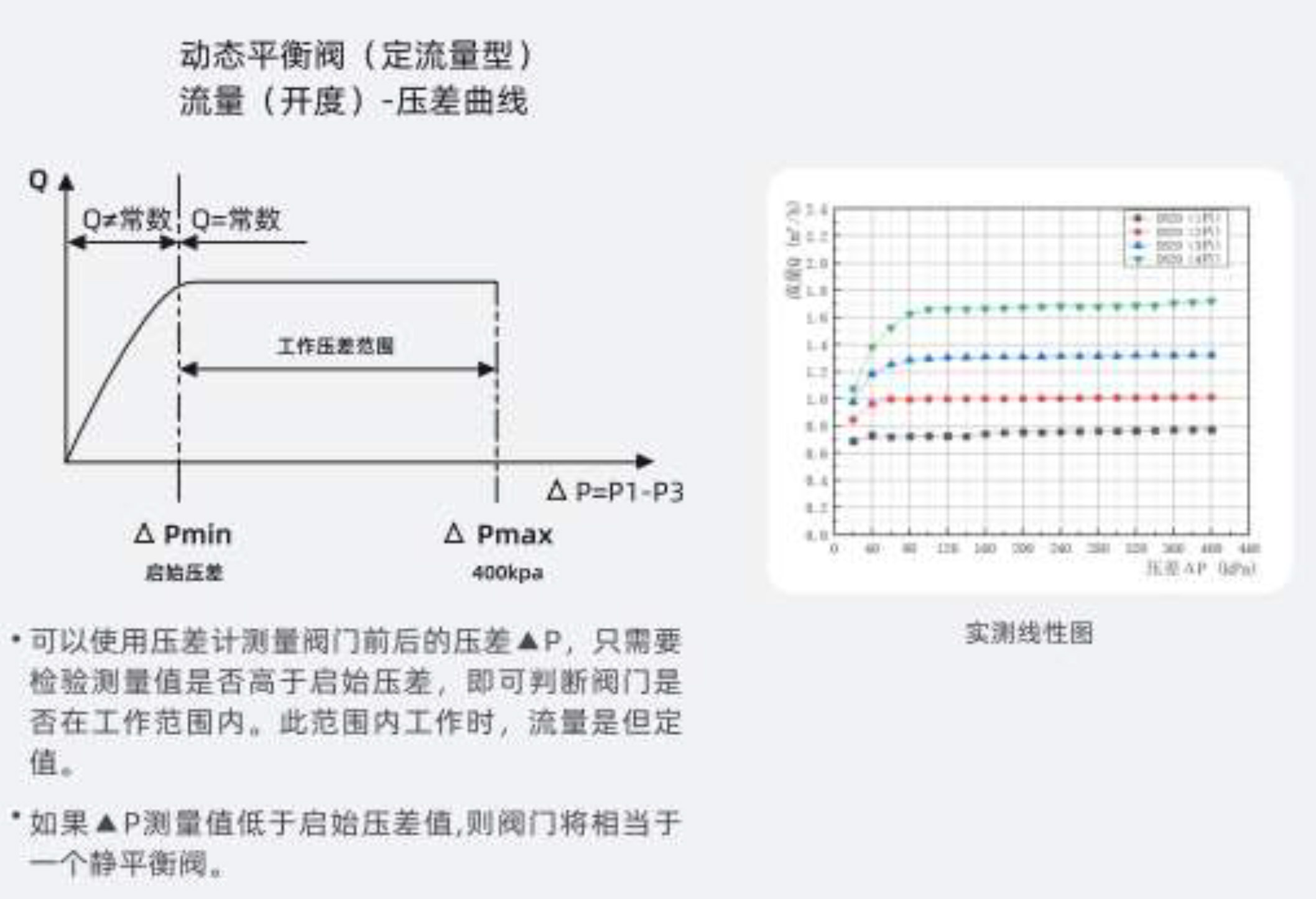

工作曲線

? 定流量調節盤與變流量調節閥桿各自獨立,確保任何設定流量下閥桿100%的全行程性性調節;
? 設定流量閥門開度自動保持平衡,不受系統壓差波動的影響,消除過流現象;
? 可以選擇多種類型執行器,適用于熱換機組,樓宇機組、單元水利平衡和入戶水利平衡等;
? 最大流量保持不變,不受50-400KPR系統壓差波動的影響。



技術參數

? 產品規格:DN20-DN25
? 殼體靜壓:PN16
? 介質溫度:-10℃-120 ℃
? 工作壓差:50-400KPR
? 流量范圍:500L/H-1500L/H
? 閥體材質:HPB59-1
? 薄膜以O(shè)型圈材質:特制EPDM
? 絲桿材質:316
? 彈簧材質:304
? 連接方式:內螺紋
? 工作介質:冷、熱水、最大50%的乙二醇溶液
? 執行器:開關量、模擬量執行器(有、無線)

定流量

 M3/h 1擋  2擋 3擋 4擋
 DN20/DN25 0.5 0.8 1.2 1.5

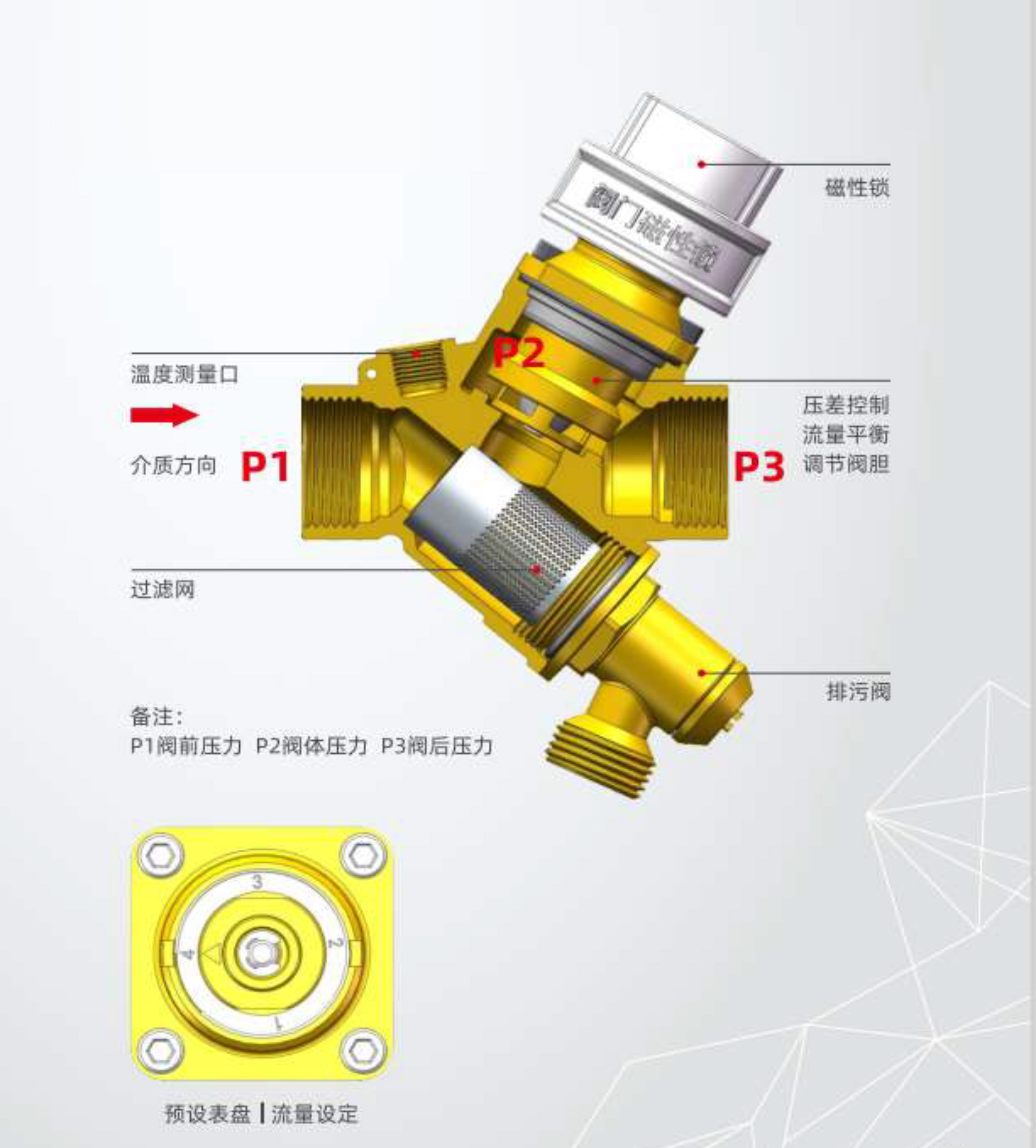

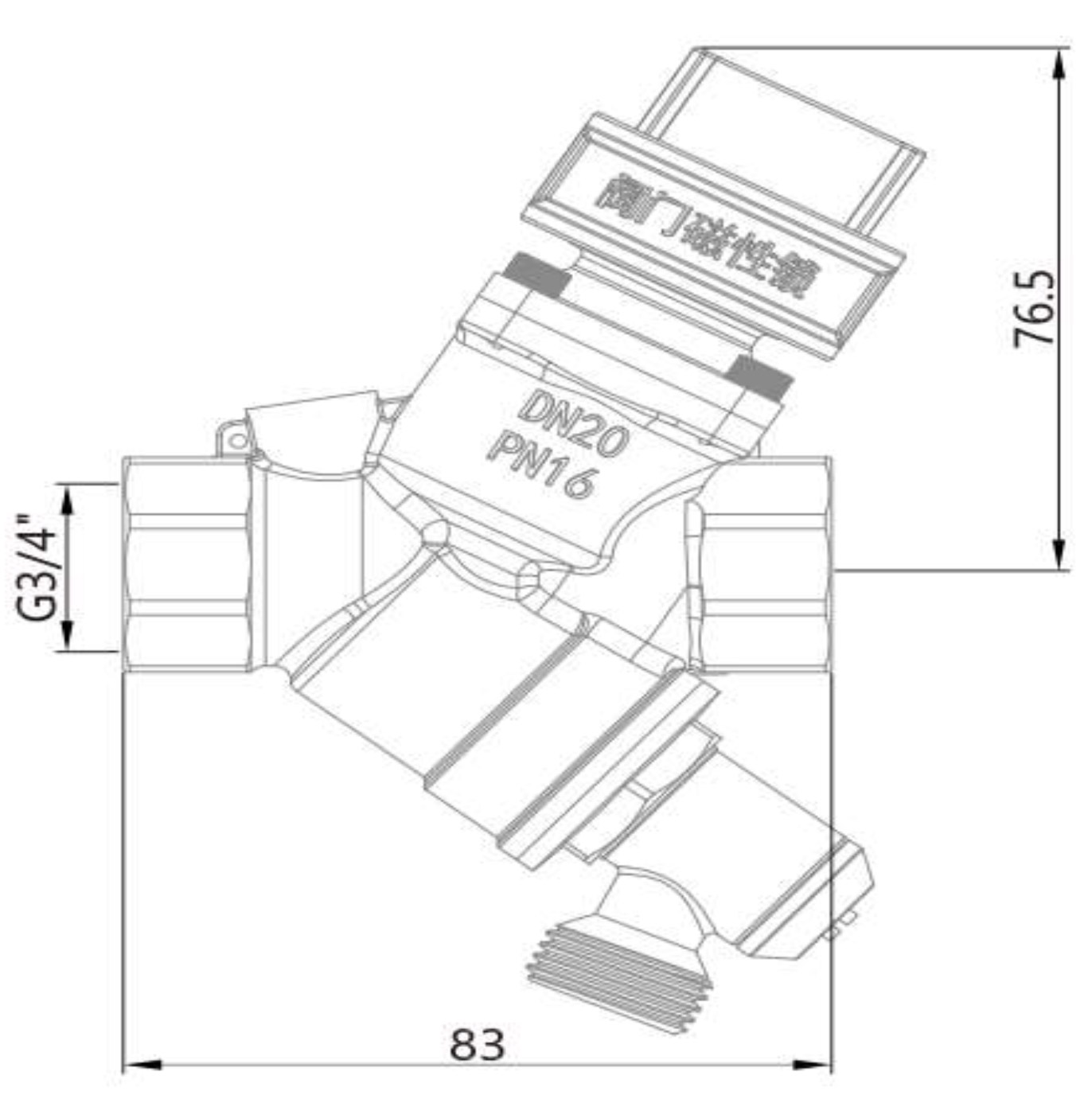

基本結構
